REF: SIAME-ACC-CPA25 Accessoires de ligne

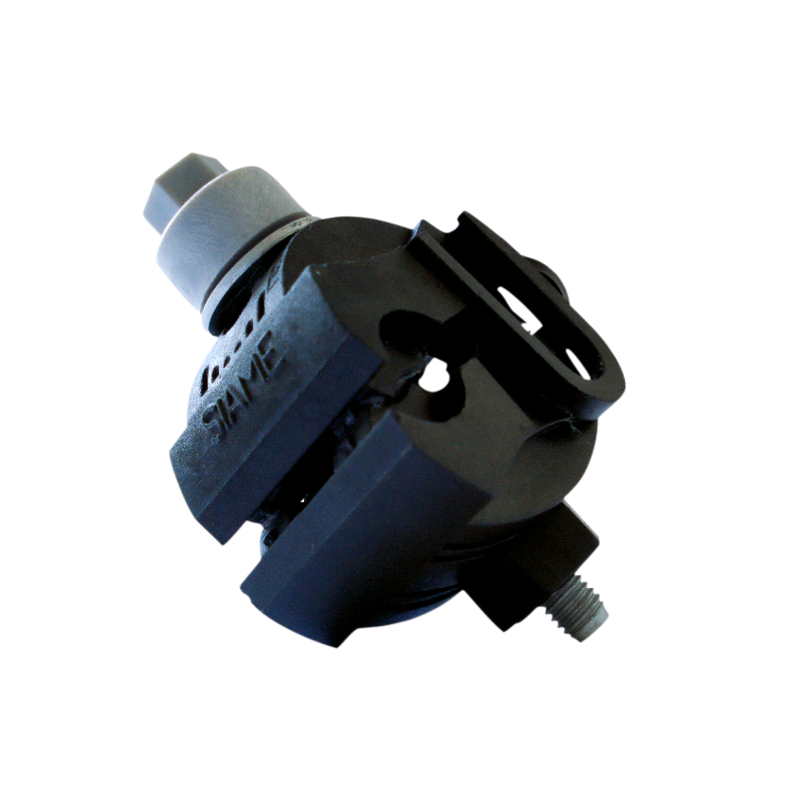

CONNECTEUR DE BRANCHEMENT À SERRAGE SIMULTANÉ CPA25

Présentation Technique

Le connecteur de branchement BT SIAME à serrage simultané CPA25 est un connecteur de dérivation utilisé pour raccorder l’abonné au réseau aérien de distribution BT. Il assure la connexion électrique entre le câble principal et le dérivé par perforation simultanée de l’isolant.

verified Points Forts & Avantages Majeurs

check_circle Visserie traitée anti-corrosion M8.
check_circle Lames conductrices en alliage d’aluminium ou en alliage de cuivre étamé.
check_circle Bouchon d’étanchéité pour le conducteur dérivé.
check_circle Mâchoires supérieure et inférieure.
check_circle Joints d’étanchéité surmoulés.
check_circle Étanche à tenue diélectrique 6 kV dans l’eau.
check_circle Serrage par un vis M8 à tête fusible hexagonale de 13 mm de cote sur plats.
check_circle Montage facile grâce au système d’imperdabilité.
check_circle Peut être monté indifféremment hors ou sous tension électrique sur le conducteur principal.
check_circle Démontage possible après la rupture de la tête fusible.

domain Domaines d'Application

Raccordement de branchement d’abonnés 10 à 25 mm² sur réseau aérien BT.

tune Caractéristiques Techniques Homologuées

Spécification	Valeur / Norme
Désignation normative	CBS/CT25
Conducteur principal	10 - 25 mm²
Conducteur dérivé	10 - 25 mm²
Couple de serrage	12 Nm
Nature des lames	Lames en alliage d’aluminium ou cuivre étamé
Tenue diélectrique	6 kV dans l’eau
Tension assignée	0.6 / 1 kV
Normes homologuées	NFC33-020 / EN 50483-4
