REF: SIAME-ACC-BS10 Accessoires de ligne

Berceau de soutien BS10

BERCEAU DE SOUTIEN BS10

Demander des informations send

Présentation Technique

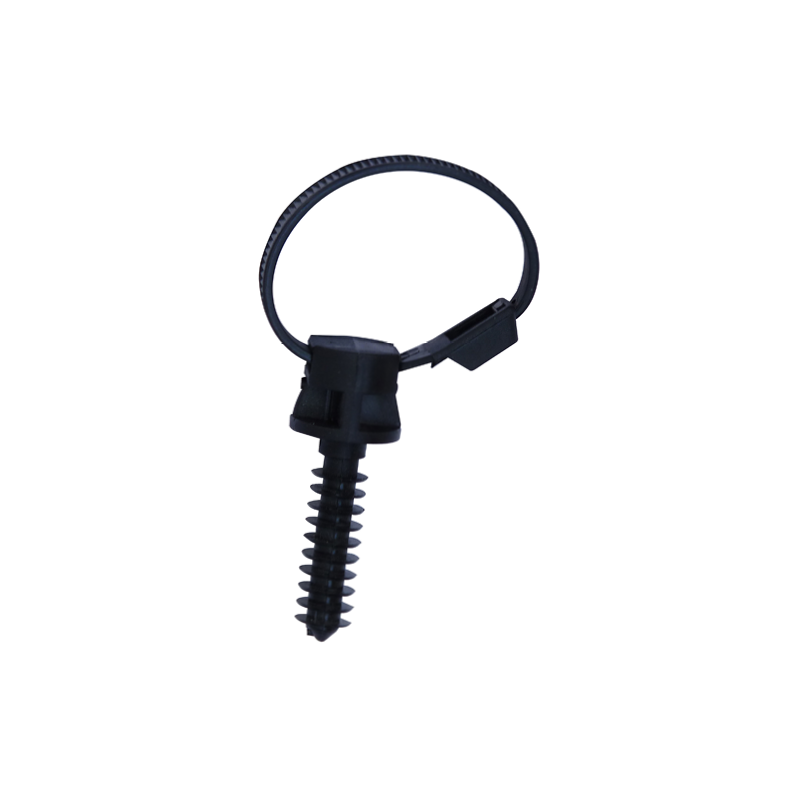

Le berceau de soutien SIAME BS10 est utilisé pour la fixation sur façade du réseau aérien de distribution BT. Il assure la fixation du faisceau de branchement. Le berceau de soutien est principalement constitué d’un support cheville en matière isolante et d’un collier démontable pour le verrouillage des câbles.

verified Points Forts & Avantages Majeurs

  • check_circle Le posage se fait par frappe au marteau dans un trou de diamètre 10 mm et de profondeur minimale 30 mm (Encastrement du mur) pour réseaux posés sur façade.
  • check_circle Le berceau est fabriqué par des matériaux isolants.
  • check_circle L’installation du conducteur dans le berceau s’effectue sans outil.
  • check_circle Le verrouillage du câble sur le support se fait à travers un collier isolant cranté démontable.
  • check_circle Le faisceau de branchement peut être enlevé et remis en place sans remplacer le berceau de soutien.
  • check_circle Le berceau est utilisé pour fixer les faisceaux de branchement de section allant de 2x16 mm² jusqu’à 4x25mm².

domain Domaines d'Application

Fixation sur façade des faisceaux de branchement aérien BT 2x16 à 4x25 mm².

tune Caractéristiques Techniques Homologuées

Spécification Valeur / Norme
Désignation nominative BS10
Cotes fonctionnelles (Écartement du mur) 1 cm
Charge de rupture Min 20 daN
Diamètre apparent minimal (Capacité de serrage) 10 mm
Diamètre apparent maximal (Capacité de serrage) 25 mm
Perçage mural Diamètre 10 mm (Profondeur min 30 mm)
Tension assignée 0.6 / 1 kV
Normes homologuées NFC33-040

picture_as_pdf Documentation & Fiches Techniques Téléchargeables

description

Fiche Technique Officielle PDF — Berceau de soutien BS10

Fiche Technique — [FR]
download
